RHZKF系列正壓式消防空氣呼吸器是為使用者進入缺氧、有毒有害的氣體環境中工作時，提供有效的呼吸保護的裝具。廣泛應用于消防、化工、船舶、石油、冶金、礦山、交通、國防等部門，是消防隊員或受過專業培訓人員在濃煙、毒氣或缺氧等環境中，從事滅火、搶險救災和救護工作時對其呼吸器官進行保護的個人防護裝備。

特點

當呼吸器處于工作狀態時，面罩內的壓力始終高于外界環境壓力，因而能有效地防止外界氣體侵入面罩內，從而提高了呼吸器的防護性能，增強了呼吸器使用的安全性，所以，正壓式空氣呼吸器是一種高性能的個人呼吸保護裝具。

目的

本說明書為用戶提供了現場使用、維護保養的標準過程，使用前你必須熟悉了解對本說明書中提供的培訓和指示，才能進行使用，清潔、消毒和更換空氣呼吸器的某些零部件。

使用范圍

濃煙、缺氧及任何有受毒氣、煙氣、粉塵污染的大氣環境中；

溫度-30~+60℃、相對濕度0～100%的大氣環境中。

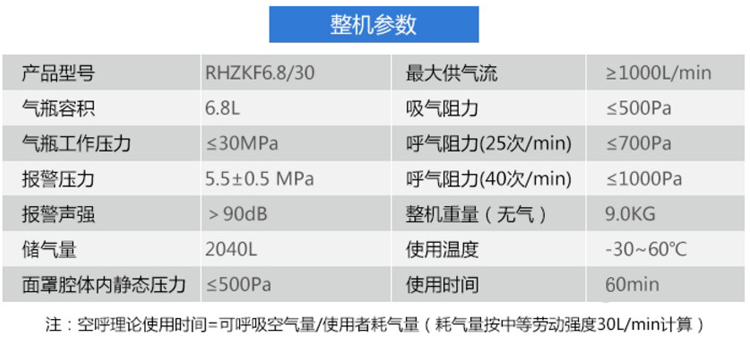

規格型號及技術參數



呼吸器結構

呼吸器總成結構

包括以下五個部件：一個儲存壓縮空氣的氣瓶總成、一個支承氣瓶總成和減壓器總成的背架總成、一個安裝在背架總成上的減壓器總成、一個面罩總成和一個安裝于面罩上的供氣閥總成.

氣瓶總成

由氣瓶和氣瓶閥組成，氣瓶閥上裝有安全膜片，可在氣瓶內壓力在37～45MPa時自動卸壓，防止由于氣瓶壓力過高引起氣瓶爆裂，從而避免使用人員的傷亡。

正壓式空氣呼吸器所配備的氣瓶有鋼質氣瓶和碳纖維復合氣瓶，有多種規格供使用者選用。

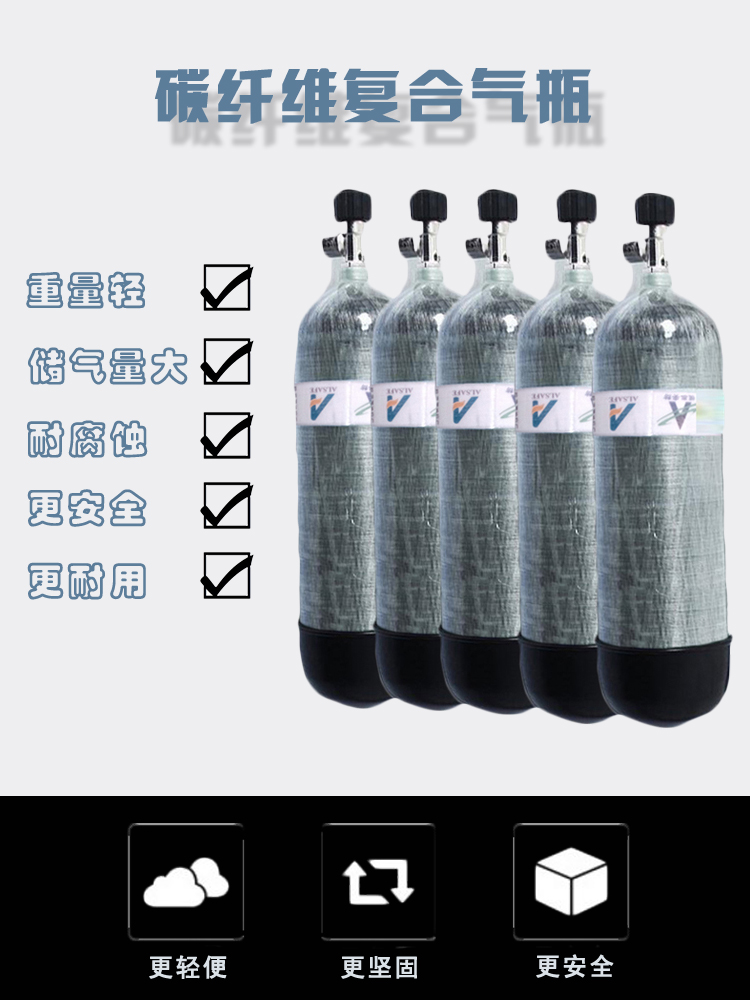

碳纖維復合氣瓶是在鋁合金內膽外用碳纖維和玻璃纖維等高強度纖維纏繞制成，其制造符合歐洲標準HSE-AL-FW2的規定，它與鋼質氣瓶相比具有重量輕、儲氣量大、耐腐蝕、安全性好和使用壽命長（碳纖維復合瓶的使用年限為十五年）等優點，使使用者在使用呼吸器實施滅火、救援過程中降低其體力消耗，提高戰斗力。

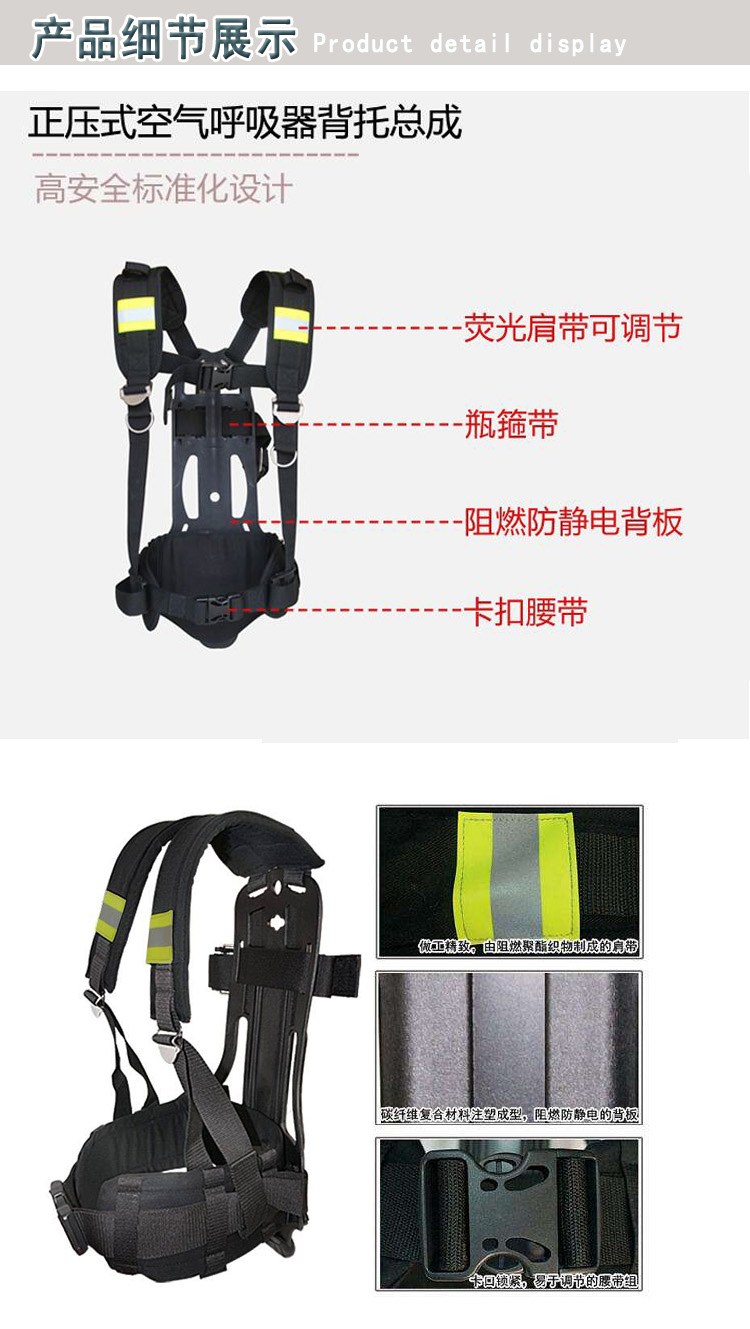

背托總成

背托總成作用是支承安裝氣瓶總成和減壓器總成。設計包括背架、肩帶、調節帶、腰墊、腰帶、腰帶卡、氣瓶固定帶、氣瓶墊、支架等組成。

背板

用碳纖維復合材料壓制而成，其結構按人體工程學設計，著裝舒適，性能優異。背板的后面有兩道凹槽，用來放置固定高中壓導管，這樣就使管路得到了保護。

肩帶

肩帶有兩根，左、右肩帶一端用塑料“曰”形卡和背板相連，另一端和調節帶連接。





    調節帶

    調節帶也是兩根,一端分別和左、右帶連接，另一端固定在腰卡上。拉緊調節帶可使其變短，掀起調節帶和肩帶連接的卡子，可使調節帶變長，從而改變著裝帶的整體長度，以適應不同身高的用戶佩戴呼吸器。

    腰帶

    腰帶固定在腰帶卡上，長度是可調的，將調節帶的長度調節適中，配合腰帶的使用，可以使呼吸器的重量按臀、腰、肩的順序分布，人的雙肩不會感到有很明顯的承重感，增加了呼吸器佩戴的舒適性。

    氣瓶固定帶

    氣瓶固定帶的長度一定要調節好，和氣瓶墊，架的共同作用，使氣瓶牢固的固定在背板上，工作時才不會擺動。

    背架總成根據使用織物材料的不同分為阻燃型和非阻燃型兩種。

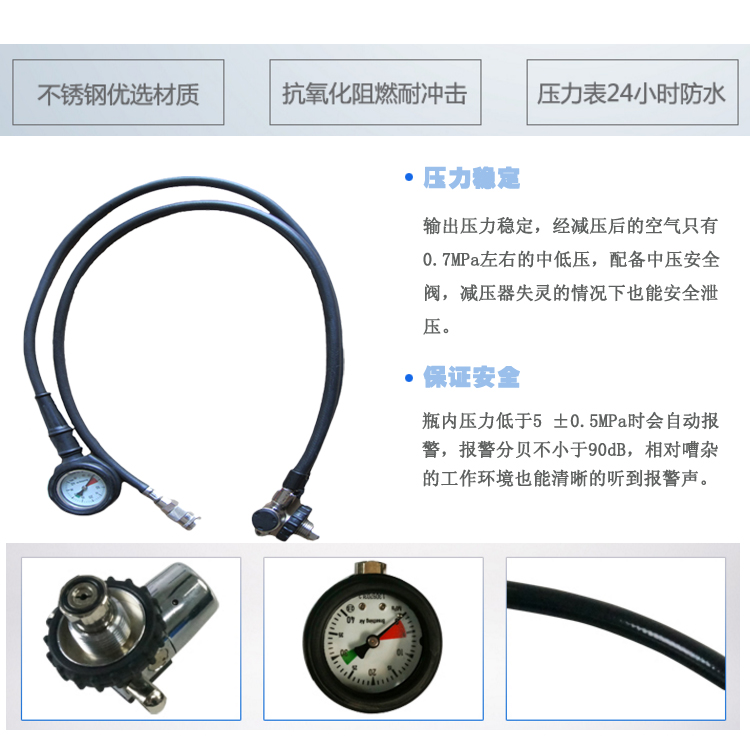

減壓器總成



減壓器總成安裝在背托上，設計包括一個用以連接氣瓶總成的手輪、一個連接到肩部的壓力表、一個中壓安全閥、一個向供氣閥供氣的中壓管和一個報警器。

當打開氣瓶閥，減壓器可將30MPa的高壓空氣減壓為0.6～0.9MPa的中壓氣體送至供氣閥供人體呼吸，與供氣閥連接的中壓管上有一快速插頭，可快速將供氣閥與減壓器連接或拆開。

    報警器有兩種結構形式，一種直接安裝在減壓器上，稱后置報警器；一種連同壓力表連接到使用者的胸前，稱前置報警器，這樣有利于使用者清楚地聽到報警聲，尤其適合多人同時在搶險救援作業現場，很容易辨別出是誰的呼吸器報警。

    當氣瓶壓力降到5.5±0.5MPa時報警器開始聲響報警，此時使用人員必須立刻撤離到一個不需要呼吸器保護的場所，報警器起鳴后繼續報警，直到氣瓶壓力小于1Mpa為止。

    選用前置報警器的呼吸器，還可配置他救接頭，他救接頭安裝在減壓器的另一側，并固定在右腰托的腰帶上。其主要作用：

（1）您和您的同伴在同一搶險救援現場，而您的同伴裝具氣瓶內壓縮空氣差不多用完，來不及撤離到不需要呼吸保護的場所，此時，在確保您的呼吸器有足夠氣源的情況下，向您的同伴供氣救援；

（2）在得知某處有人員被困在某一有毒有害氣體、缺氧環境中，生命垂危，此時，救援人員在佩戴帶有他救接頭的呼吸器的同時附帶本公司的全面罩、供氣閥（已連接好），直接戴在被困人員面部，即可向被困人員供氣救援。

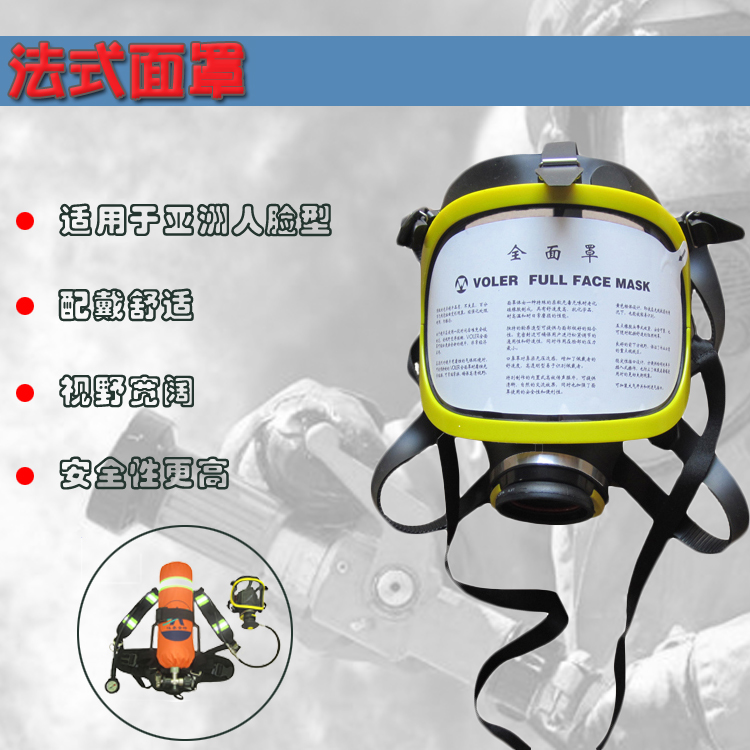

面罩總成

面罩總成，包括用來罩住臉部的面框組件和用來固定面框的頭罩組件，面框組件，設計包括一個面窗、一個面窗密封圈、一個口鼻罩和兩個傳聲器組件，口鼻罩上有兩個吸氣閥。



    面罩總成的橡膠件是由天然橡膠和硅橡膠混合材料制成，面窗是由聚碳酸脂材料注塑而成，臺柱狀的面窗前部的凹形接口可與供氣閥的平面快速連接。

    面框組件的橡膠密封件與臉部、額頭貼合良好，使佩戴者的臉部、額頭即不會感到壓迫疼痛，又能使臉部的眼、鼻、口與周圍環境大氣有效地完全隔絕。

    面窗兩側的兩個傳聲器為佩戴者提供有效通訊。

    頭罩組件，包括帽子組件和收緊面罩用的頭帶和頸帶。頭罩組件采用薄型網狀結構，以四點支承方式與面窗連接，佩戴舒適、快捷。

    松緊帶可調節面罩與臉部之間保持良好密封。

    頭罩組件有阻燃型和非阻燃型兩種供用戶選擇，阻燃型的頭罩是用特殊材料做成的，而非阻燃型的頭罩組件是用普通材料做成的。

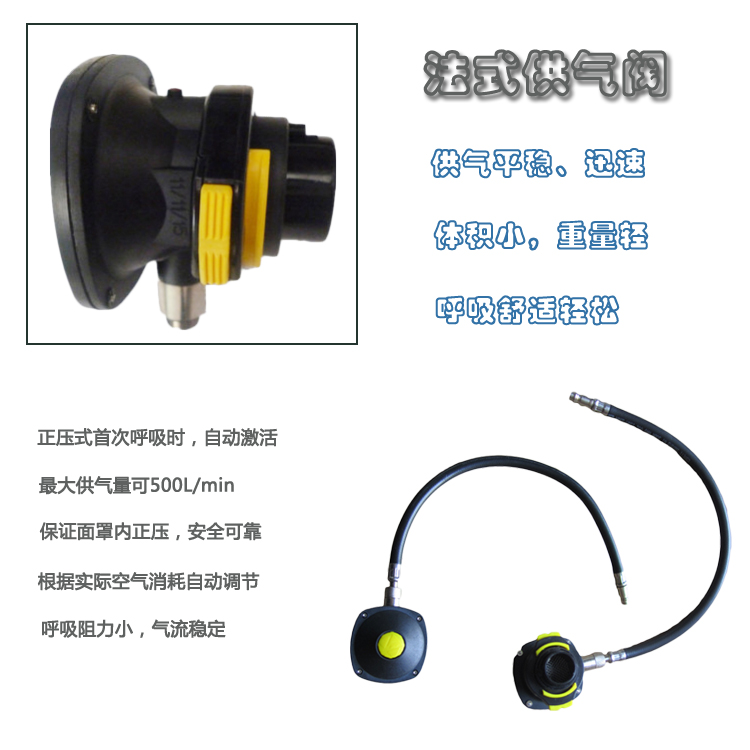

供氣閥總成



供氣閥總成直接安裝于面罩上并有一根膠管通過快速接頭連接到減壓器的中壓管上。

    供氣閥的出氣口外形呈凸形，配有環形墊圈，使供氣閥與面罩連接后保持良好密封。

    當供氣閥在流量高達300L/min時，面罩內仍保持大于環境壓力，以滿足使用者的供氣需要。

    供氣閥總成設計有一個黃色沖泄閥和一個用橡膠罩保護的節氣開關，節氣開關的作用主要用于關閉供氣閥，使供氣閥處于待命狀態。

    當面罩從臉部取下時，通過用大拇指往橡膠罩中間部位完全按下后有“嗒”一聲，使正壓杠桿抬起，由上蓋內的彈性鎖將裝置鎖住，即可關閉供氣閥，停止供氣。而重新將面罩戴在臉上保持密封并吸氣時，供氣閥將自動開啟，供給氣體。

供氣閥上的黃色沖泄閥是應急開關，當供氣閥發生故障時，通過手動旋鈕，可以調節并提供每分鐘至少225L的恒定空氣流量，允許空氣直接流入面罩，也可在關閉氣瓶閥后，通過手動旋鈕用來放掉系統管路中的剩余氣體。

供氣閥接口的一端設有供氣孔，氣體是由供氣孔噴入面窗內表層，再通過吸氣閥進入口鼻罩中，供使用者吸氣。呼氣時，直接通過供氣閥上的呼氣閥呼出體外。除供氣外，還能迅速去除面窗內的積霧或薄霜。



警告：此呼吸器使用在缺氧或含有毒危險物質的氣體環境中，向使用者提供可呼吸的空氣，來保護使用者。

      此呼吸器僅對使用者的眼睛和呼吸系統（肺部）提供防護，如果還需要對其它身體部位進行防護，則還需穿戴防護服。

      呼吸器的使用環境中，可能會將使用者曝露于有毒或危險物質，有刺激或對皮膚有毒的環境中，如氰化氫，或使用者曝露于危險環境中，如高溫和冰冷的環境，這時除要求使用呼吸器外，還必須使用防護服。

      某些環境，如極度高溫或冰冷的環境，可能接觸到火焰，或存在某些危險物質等，這時要求防護服裝不僅要包住使用者，還要包住整個呼吸器。

       使用不當或錯誤使用呼吸器，會導致使用者處于缺氧或含有毒或危險物質的氣體環境中，從而引起人員傷亡。

       當使用者的面部條件妨礙了臉部與面罩的良好密封，不應佩戴呼吸器。這樣的條件包括胡須、鬢角或眼鏡架等。使用者面部和面罩間密封性不好會減少呼吸器的使用時間或導致使用者本應由呼吸器防護的部分曝露于空氣中。

       使用者在報警器起鳴時，必須立刻撤離到一個不需要呼吸保護的場所。當報警器起鳴時，表明氣瓶壓力已降到5.5±0.5Mpa。報警器起鳴后若沒有立刻離開現場會引起人員傷亡。

       非阻燃織帶的裝具必須在沒有火焰或非高溫下使用，若要在火場或高溫下使用，使用者必須穿戴防護服，呼吸器也必須在防火服的保護下。
